Tastenmodul LW150

Bis zu 1.024 Weichen, Signale und Magnetartikel können im Digital plus System geschaltet werden, diese Komponenten werden an die Schaltdecoder LS100 (mit Rückmeldung) oder LS150 angeschlossen.

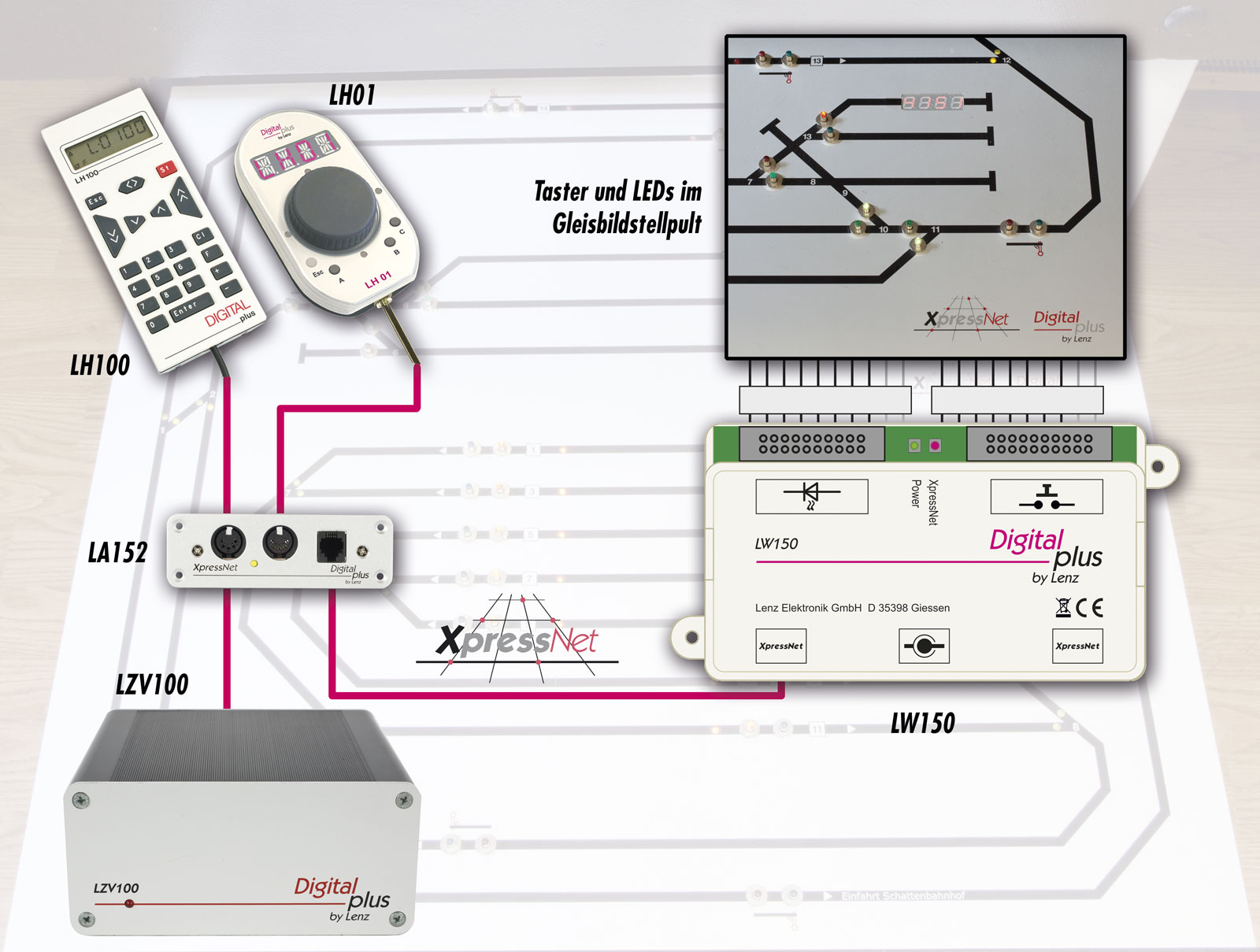

Die Bedienung erfolgt entweder mit einem Handregler (LH01, LH100), einem Computerprogramm (über das Interface) oder ganz klassisch mit Tastern bzw. Schaltern. Als Bindeglied zwischen diesen Tastern/Schaltern und den digitalen Schaltdecodern dient das neue Tastenmodul LW150, mit dessen Hilfe bis zu 16 digital angesteuerte Magnetartikel geschaltet werden können. Je Weiche/Signal werden 2 Taster oder ein 1-poliger Umschalter benötigt (nicht im Lieferumfang des LW150 enthalten). Natürlich können mehrere Tastenmodule gleichzeitig eingesetzt werden, jedes Tastenmodul hat eine eigene, einstellbare XpressNet-Adresse.

Wichtig für den sicheren Fahrbetrieb: der Schaltzustand der angeschlossenen Weichen/Signale kann (z.B. im Gleisbildstellpult) mit LEDs angezeigt werden.* Hierzu benötigen Sie das Ergänzungsset LY145 (siehe unten). Der Schaltzustand wird im LW150 abgespeichert: werkseitig sind die Tastenmodule so eingestellt, dass der gespeicherte Zustand der Weichen und Signale nach dem Einschalten automatisch wieder hergestellt wird. Wenn Sie also eine Weiche nach dem Ausschalten der Anlage manuell verstellt haben (z.B. beim versehentlich Reinigen der Gleise), wird sie nach Einschalten wieder auf dem gespeicherten Zustand zurückgestellt. Diese Automatik ist auf Wunsch abschaltbar.

Die Stromversorgung des LW150 erfolgt normalerweise durch die Zentrale über das XpressNet. Die Zentrale (LZ100, LZV100, LZV200) liefert insgesamt max. 300 mA für am XpressNet angeschlossene Geräte wie Handregler, Schaltempfänger, Rückmeldebausteine, Interface, Verstärker und auch das Tastenmodul. Wie diese Versorgungsleistung nicht ausreicht (z.B. größere Anlagen mit mehreren Handreglern und zahlreichen weiteren XpressNet-Geräten), muss das LW150 separat mit Strom durch das als Zubehör erhältliche Steckernetzteil (Art.Nr. 26160) versorgt werden.

In der Bedienungsanleitung des LW150 zeigt unter "10.1. Optionale Stromversorgung" eine Tabelle die Stromaufnahme verschiedener XpressNet-Geräte, der individuelle Bedarf lässt sich so leicht ermitteln.

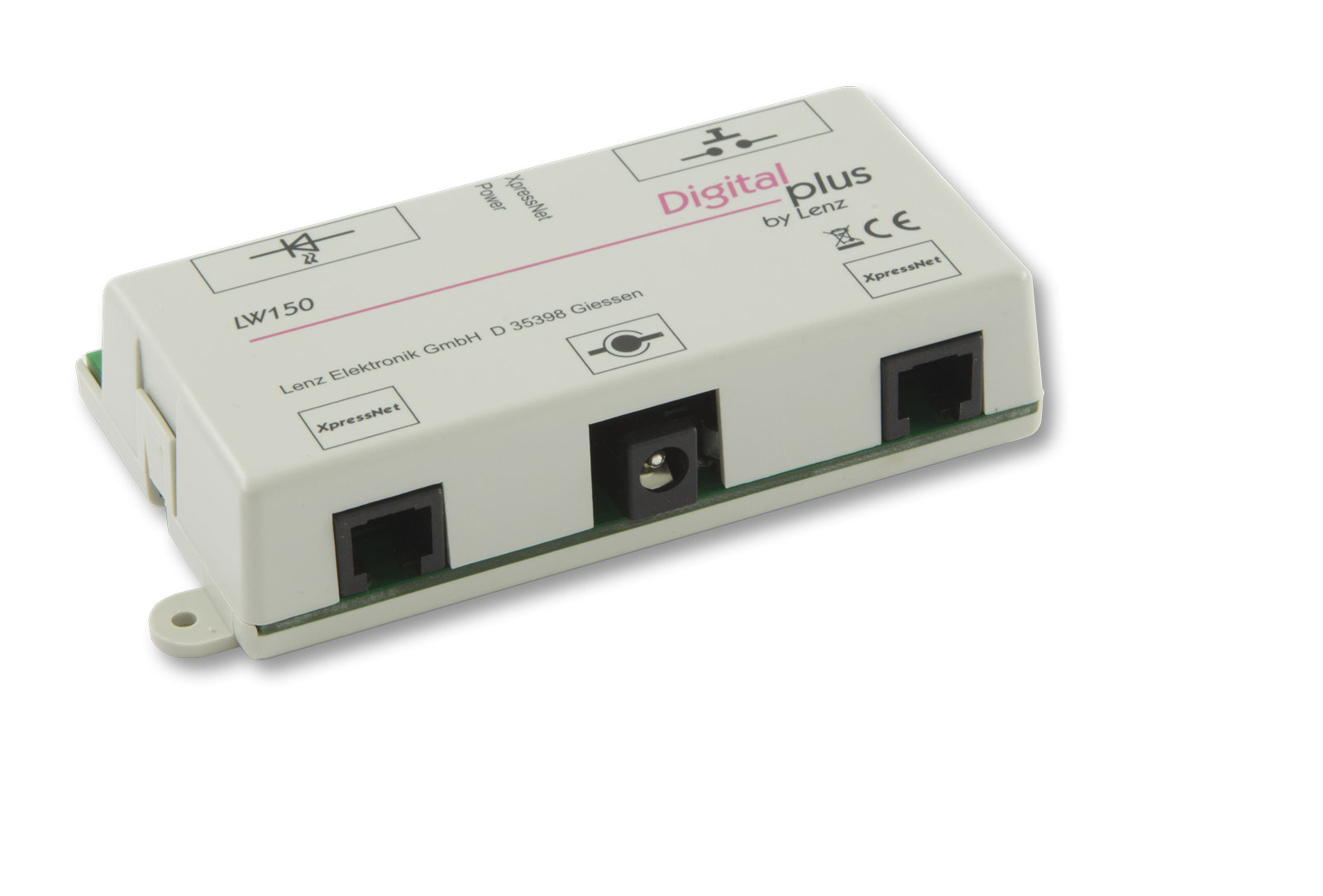

• Anschluss am XpressNet

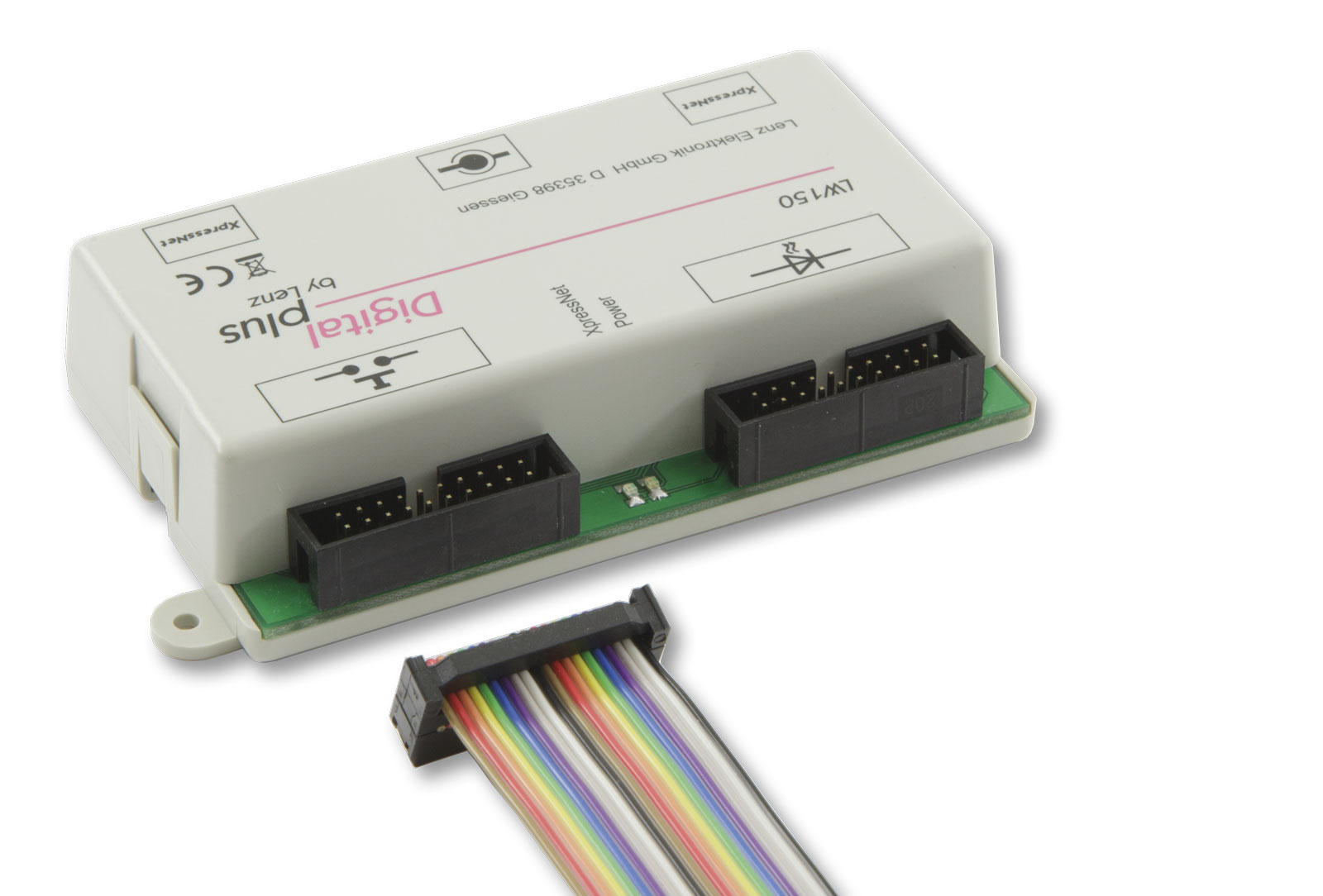

• Anschlusskabel zum Anschluss der Tasten im Lieferumfang enthalten
• 32 passende LEDs sowie Anschlusskabel (zur Stellungsanzeige) als Zubehör erhältlich: Art.Nr. 80145
• zur Steuerung von 16 Weichen/Signalen usw.
• mehrere LW150 können am XpressNet verwendet werden
• optionale Stromversorgung: Steckernetzteil Art.Nr. 26160
